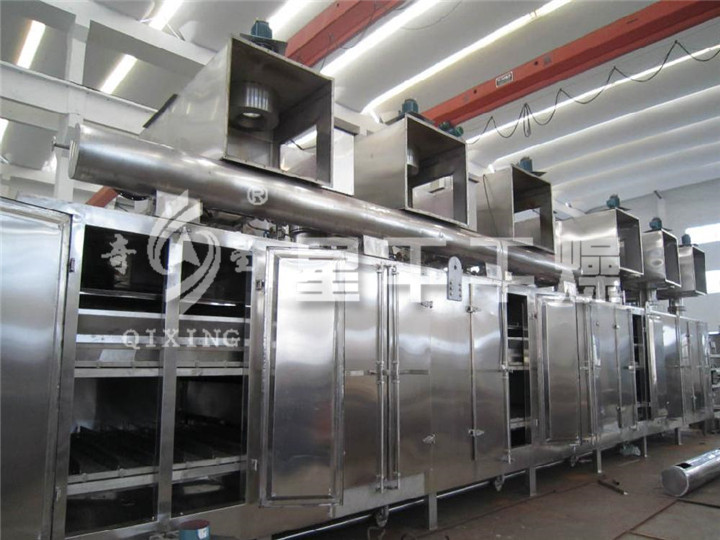

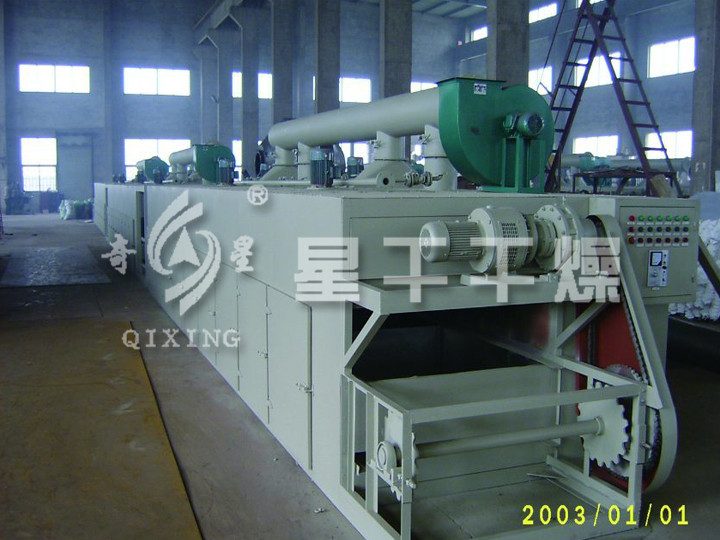

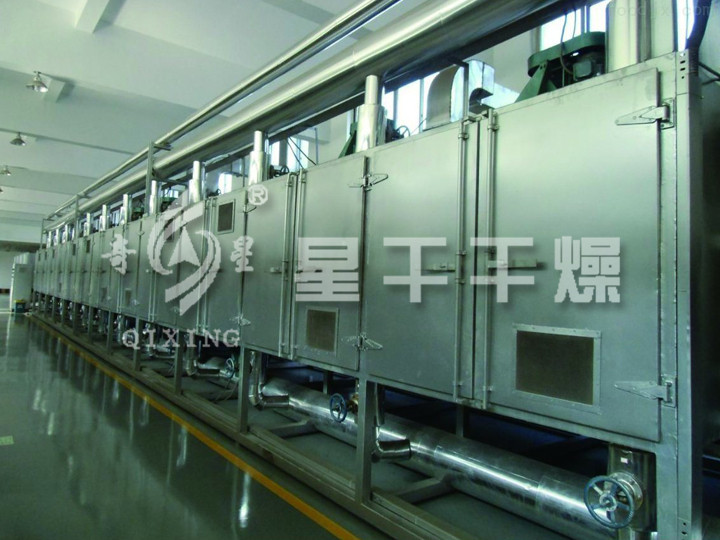

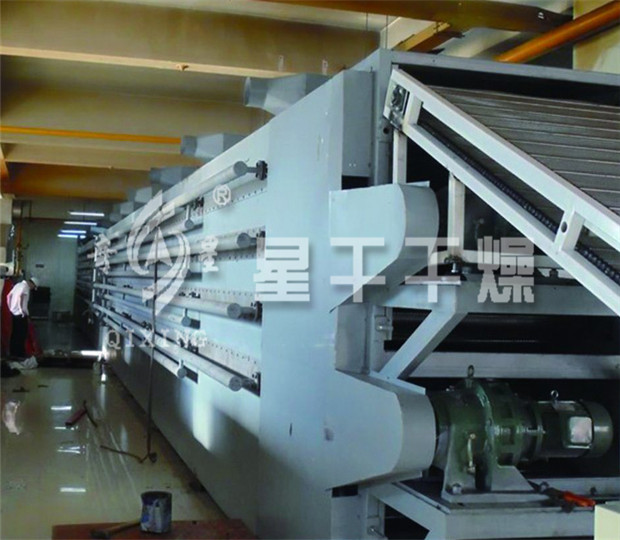

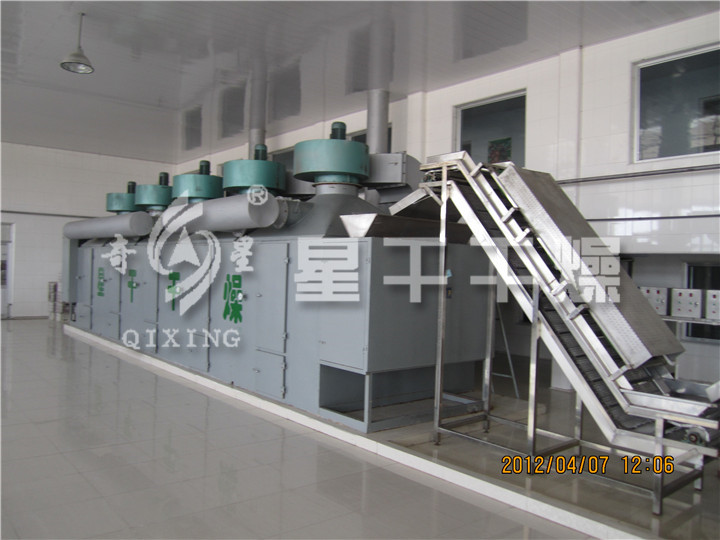

DW系列多層帶式干燥機

關鍵詞:DW多層帶式干燥機,多層帶式干燥機,帶式干燥機
所屬分類:干燥設備系列
產品概述:DW系列多層帶式干燥機是成批生產用的連續式干燥設備,用于透氣性較好的片狀、條狀、顆粒狀物料的干燥,對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適;該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點, 對脫水濾餅類的膏狀…
在線訂購
產品詳情 圖片集錦

工作原理
物料由加料器均勻地鋪在網帶上,網帶一般采用12-60目不銹鋼絲網,由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成,每一單元熱風獨立循環,部分尾氣由專門排濕風機排出,廢氣由調節閥控制,熱氣由下往上或由上往下穿過鋪滿物料的網帶完成熱量與質量傳遞的進程,帶走物料水份。網帶緩慢移動,運行速度可根據物料溫度自由調節,干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備,單元數量亦可根據需要選取。



性能特點

◎適用于大規模生產干燥速率較低的難干燥物料。

◎設備結構緊湊,占地面積小,操作簡單,維護方便、運行穩定。

◎可根據物料的干燥特性設計成不同的熱風循環干燥形式,是熱風循環烘箱的延伸和改進。

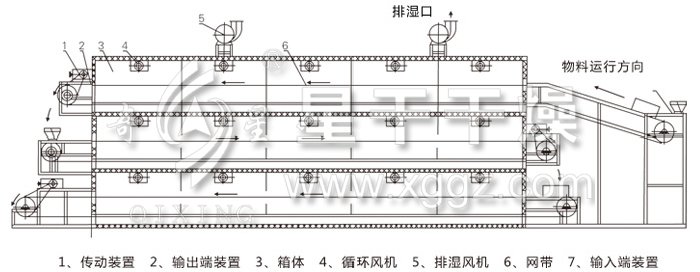

結構示意圖

多層帶式干燥機結構示意圖


技術規格

型號 DW3-1.2-8 DW3-1.2-10 DW3-1.6-8 DW3-1.6-10 DW3-2-8 DW3-2-8
單元數 4×3 5×3 4×3 5×3 4×3 5×3
帶寬 1.2 1.6 2
干燥段長 8×3 10×3 8×3 10×3 8×3 10×3
鋪料厚 10-80
使用溫度(℃) 50-140
蒸汽壓力(Mpa) 0.2-0.8
蒸汽耗量 (kg/h) 360-600 420-720 450-840 480-960 480-960 630-1350
換熱面積(m2) 816 1020 1056 1320 1344 1680
干燥強度 kg水/h 150-450 220-550 240-600 280-750 280-750 350-900
風機數量 14 17 14 17 14 17
內機總功率 30.8 37.4 42 51 56 68
設備總功率 (kw) 35.3 41.9 46.5 55.5 60.5 72.5
外形尺寸(L×W×H) 9.77×2.2×4.5 11.77×2.2×4.5 9.77×2.6×4.7 11.77×2.6×4.7 9.77×3.06×4.9 11.77×3.06×4.9
總重 kg 4800×3 5780×3 5400×3 6550×3 6350×3 7800×3

注:圖中所示蒸發水量視物料干燥溫度,鋪料厚度及停留時間而定。
